IMPLANTATION D’ULTRAFILTRATION POUR LA REGENERATION
DES SOLUTIONS DE PHOTORESIST DANS LES CIRCUITS IMPRIMES

Une application très intéressante, que TECN.A. propose, est l’utilisation de membrane d’ultrafiltration pour la régénération des solutions concentrées de stripage et de développement du photoresist ou de photo-imageable dans l’industrie du circuit imprimé.

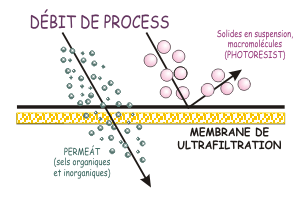

L'Ultrafiltration est un procédé de filtration physique qui permet, au moyen d’une membrane spécifique, de séparer le photoresist dissous de la solution de développement/stripage.

La solution provenant de la machine se retrouve concentrée dans un réservoir de travail de l’ultrafiltration jusqu’au maximum de concentration acceptable.

La solution propre provenant de la membrane est renvoyée vers la machine.



ULTRAFILTRATION: AVANTAGE ENVIRONNEMENTAL

Par rapport à la traditionnelle méthode d’épuration physico-chimique, l’ultrafiltration réduit ou simplement annule l’impact du procédé de développement et de stripage dans le traitement des rejets.

ULTRAFILTRATION: AVANTAGE OPERATIONNEL

Avec l’ultrafiltration :

aucun coût supplémentaire n’est à prendre en compte (coût de produit chimique / coût d’épuration), seule la compensation des volumes (très faibles) perdus dans le « feed and bleed Â» est à effectuer.
- un renouvellement important de la solution crée une concentration basse et constante de film dissous dans la machine.
Les fabricants de circuits imprimés connaissent bien les avantages suivants:

  • Break point constant
  • Haute définition de la piste durant le développement
  • Diminution considérable de la maintenance de la machine puisque la solution est toujours propre (ultra filtrée)
  • Avantage environnemental important

ULTRAFILTRATION: AVANTAGE ECONOMIQUE

La réutilisation des solutions alcalines permet de réduire la consommation de produits chimiques et les coûts de l’épuration.

Un autre avantage important, géré par l’ultrafiltration, est la facilité de maintenir constante la concentration de carbonate dans la développeuse, grâce à un procédé simple, automatique et contrôlé de neutralisation.

Le système d’ultrafiltration TECN.A. UF STRIP est le bon système pour tous les procédés de stripage utilisant des solutions formulées contenant de l’éthanol amine.

En pratique, l’ultrafiltration représente la seule possibilité d’utiliser ces produits formulés pour les raisons suivantes:

  • Coût élevé des formulés
  • Rejets très polluants

Avec l’ultrafiltration le pourcentage de récupération est de l’ordre de 70%.

Le Retour Sur Investissement de ce système est très rapide du fait de la réutilisation d’un produit coûteux. Une implantation d’ultrafiltration est amortie en quelques mois.

La TECN.A. a développé deux lignes de produits pour fournir la meilleure solution de traitement:

  • TECN.A. UF-DEV pour le procédé de développement
  • TECN.A. UF-STRIP pour le procédé de stripage

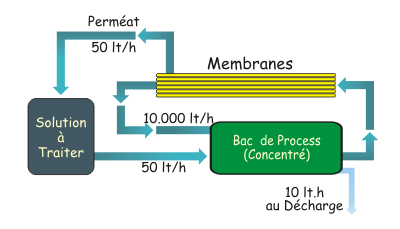

Exemple typique de application de Ultrafiltration pour les circuits imprimés
